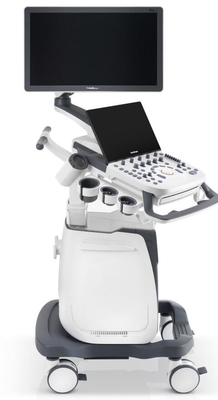

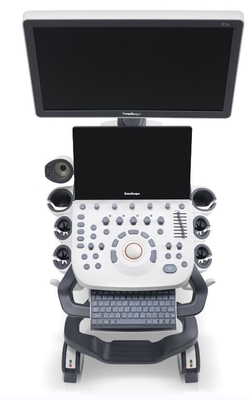

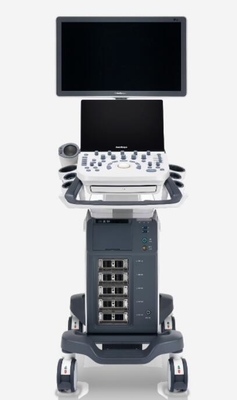

P20 Digitaal de Ultrasone klanksysteem van Kleurendoppler
Algemene Specificatie
1.1 toepassing
l Buik
l Hoofd
Pediatrisch l
l Gynaecologie/Verloskunde
l Bekkenvloer
l Cardiologie
l Rand vasculair
l Stukken
Musculoskeletal l
Transvaginal l
Transrectal l
1.2 beschikbare Sonde
l Convexe seriesonde
l Lineaire seriesonde
Gefaseerd l - seriesonde
l Volumesonde
1.3 weergavewijze
l B
l THI/PHI
l M
l Anatomisch M
l Kleur M
l CFM
l PDI/DPDI
l PW
l CW
l TDI
l TDI+PW
l TDI+M
l 3D/4D
1.4 functie en Configuratie
l 5 band regelbare frequentie op B-wijze
(fundamentele golf en harmonische golf)
l μ-aftasten
l Samenstellingsweergave
l LGC (2 banden)
l weefsel-specifieke index
l Beeldomwenteling
l Trapezoïdeweergave
l HPRF
l Gelijktijdige (Duplex/Triplex) wijze
l PW Autospoor
l Autoimt
l Autont
l Autoef
l AVC Follikel
l scr-Gezoem
l B wijze panoramische weergave
l Kleuren panoramische weergave
l Biopsiegids
l vis-Naald
l 3D Uit de vrije hand
l 3D/4D
s-Levend l
l s-Diepte
l c-Xlasto
l ABD Contrast met TIC
l ECG
l s-Gids
l Autogezicht
l Spanningsecho
l Tei index
1.5 beschikbare Taal
l Software: Engelse, Vereenvoudigde Chinees, het Spaans,
Russisch, Frans, Italiaans, Duits, Noors,
Portugees
l Toetsenbord: Engelse, Vereenvoudigde Chinees,
Spaans, Russisch, Frans, Italiaans, Duits,
Portugese Noor,
l Gebruikershandleiding: Engelse, Vereenvoudigde Chinees,
Pools, Duits, Russisch, Frans, Spaans,
Het Portugese Italiaans,
2 fysieke Specificatie
2.1 grootte en Gewicht
l Breedte: ong. 526 mm
l Diepte: ong. 751 mm
l Hoogte: ong. 1110 mm (wanneer de controle
het paneel en de monitor worden aangepast aan het laagst
positie); 1680 mm (wanneer het controlebord en
de monitor wordt aangepast aan de hoogste positie)
l Gewicht: ong. 86 kg
2.2 monitor
l 21,5 duim medische high-resolution monitor
l Resolutie: 1920×1080
l het Bekijken hoek: (horizontaal) 178°, 178°
(verticaal)
l Wartelhoek: ±45°
l boven en beneden hoek: 25° (omhoog) aan 90° (neer)
l Contrast en helderheid: regelbaar
l Frequentie: 60 Herz
l Monitorwapen
ü wartelhoek: ±53°
ü wartelhoek tussen hoger wapen en lager
wapen: linkerzijde/juist, ± 112°; hoogteverschil: 0 -
100 mm
2.3 touch screen
l 13,3 duim medisch high-resolution touch screen
l Resolutie: 1920×1080
l het Bekijken hoek: 160° (links en net), 160° (omhoog
en beneden)
l Gebruiker voor parameterlay-out die vooraf in wordt gesteld
l regelbare Hoek van neiging: ≥10°
l Helderheid en contrast: regelbaar
l Beschikbaar aan aanraking met latexhandschoenen
l Anti-glare beschermingsfilm
2.4 Configuratiescherm
l Op de verbruiker gericht ontwerp
l Backlight ontwerp: paneelknopen
l Veelvoudige be*palen-sleutels
l TGC: 8 niveausschuifregelaars
l Regelbare gevoeligheid van trackball
l trekt toetsenbord terug
l Bevordering en degradatieverschil: 0 - 230 mm
l Wartelhoek: ±40°
2.5 spreker
l Hifispreker
l de Frequentie antwoordt: KHz van 200 Herz -12
2.6 gietmachine
l Diameter: 5 duim
l Specificatie: alle 4 gietmachines kunnen zijn
onafhankelijk gesloten
2.7 sondehaven en Sondehouder
l Sondehavens: 5 (4 havens worden geactiveerd en
verwisselbaar, is 1 haven inactief)
l de haven van de Potloodsonde: 1
l Sondehouder: 4
l de houder van het Koppelingsgel: 2
l Kabelhanger: 2
l de verwarmer van het Koppelingsgel: 1
2.8 macht
l Voeding: 100-127V~/220-240V~, 2.7 -
1.1A, 50/60Hz
l Machtsconsumptie: 500VA
l Ingebouwde batterij (het laden tijd ≤ 9 h; macht
leveringstijd ≥ 1,5 h)
2.9 Werkomgeving
l Temperatuur: +10°C aan +40°C
l Relatieve vochtigheid: 30% - 75%-relatieve vochtigheid (nr
condensatie)
l Luchtdruk: hPa 700 - hPa 1060
l Systeemlawaai: ≤ 44 dB
2.10 opslag en Vervoer
Milieu
l Temperatuur: -20°C aan +55°C
l Relatieve vochtigheid: 20% - 90% (nr
condensatie)
l Luchtdruk: hPa 700 - hPa 1060
3 annotatie en Bodymark
l Annotatie: tekstannotatie en pijl
annotatie
l Handtekstannotatie door touch screen
l Voorgrootte van tekstannotatie: regelbaar
l Aanvankelijke positie
l Vooraf ingestelde tekstannotatie
l Pijlrichting: regelbaar
l Alle inbegrepen examentoepassingen
l Lichaamstekens: ≥ 122
l Lichaamstekens door specifieke examentypes dat worden geclassificeerd,
en regelbare positie
4 monitorinformatie
l Fabrikantenembleem
l het Ziekenhuisnaam
l Systeemdatum en tijd
l Sonde en examenpunt
l MI en TIS
l Exploitant
l Sondepictogram
l Geduldige identiteitskaart, naam en datum van geboorte
l Geslacht en GA
l Examentype pictogram
l de vertoning van de Weefseltemperatuur (gespecificeerde sonde)
l Diepteschaal en nadrukpositie
l Beeldparameters
l Duimnagel
l Klembord
l Schermbeveiliging
