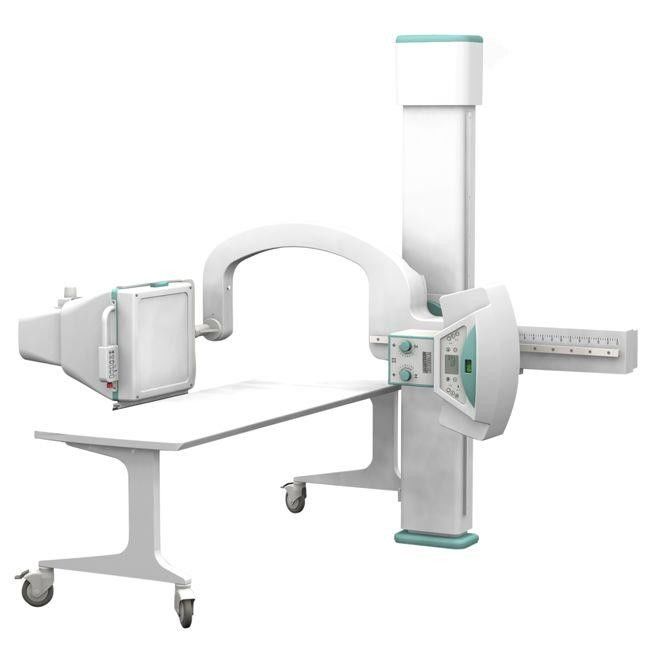

Het medische Systeem van de de Radiografieröntgenstraal van 500ma Digitale met Vlakke het Comité van Varian Detector
Hoge frequentie
Met Mobiel fotografiebed
Detector van het Varian de vlakke paneel
Hoofdconfiguratie
| Nr | Deelnaam | Type | hoeveelheid |
| de generator van de hoge frequentiehoogspanning | Yjg30r-a | 1set | |
| werkende console | YJO- Ⅳ | 1set | |
Röntgenstraalbuis | H1083 | 1set | |
straal die apparaat beperken | M-38 | 1set | |
| vlakke paneeldetector | 1800R | 1set | |
| SLC | YJT- Ⅰ | 1set | |
| DR. rek | YJDR- Ⅰ | 1set | |
| Mobiel fotografiebed | YJS- Ⅲ | 1set | |
| Aanwinstenwerkstation (computer) | het kleurenscherm | 1set | |
NET | 103line | 1set | |
| hoogspanningskabel | 75kV | 1pair |
Hoofd technische parameters
| Nr | Technische parameters |
| 1 | x-ray generator (yjg30r-a) |
| 1.1 | Leveringsvoltage: Drie-Phase380V±38V |
| *1.2 | Maximumoutputmacht: 30kW |
| *1.3 | Het werken frequency≥100kHz |
| 1.4 | Het voltage van de fotografiebuis: Kan ononderbroken, de staplengte van 1 kv aanpassen, is de het aanpassen waaier 40 kv ~ 150 kv |
| *1.5 | De stroom van de fotografiebuis: Kan aanpassing, aanpassingswaaier, 10mA~200mA stappen |
| *1.6 | Ladingstijd: regelbare waaier, 2ms~6300ms |
| 1.7 | Huidig-tijd: Kan aanpassing, aanpassingswaaier, 0.1mAs~500mAs stappen |
| 2 | Werkende console (YJO- Ⅳ) |
| 2.1 | DC12V |
| 3 | Röntgenstraalbuis (H1083) |
| 3.1 | Maximum het werk voltage: 125kV |
| *3.2 | Bi-nadruk: 0.6mm (klein steunpunt)/1.2mm (groot steunpunt) |
| 3.3 | De macht van de anodeinput: 15KW (klein steunpunt); 30KW (groot steunpunt) |
| 3.4 | De anode optische Hoek: 12° |
| *3.5 | De snelheid van de anodeomwenteling: 3000rpm |
| 3.6 | De inhoud van de anodehitte: 150KHU |
| 4. | straal die apparaat beperken (m-38) |
| 4.1 | De controlewijze van de looddeur: handverrichting |
| 4.2 | Voeding: 24VAC 7A |
| 4.3 | Inherente filtratie: 1.2mmAL |
| 4.4 | Lichte flits: jaren '30 |
| 5 | Vlakke paneeldetector (1800R) |
| *5.1 | Fluorescent materiaal: Het directe jodide van het de groeicaesium |
| *5.2 | Het aftasten van de gebiedsgrootte: 17×17inch |
| 5.3 | Ruimteresolutie: ≥3.0 lp/mm |
| 5.4 | Analoog-numerieke omzetting: met 16 bits |
| 6 | Pixelgebied: 431.8 × 431,8 mm2 |
| 6.1 | Pixelserie: 2816 × 2816 |
| 6.2 | Pixelgrootte: 154μm |
| 6.3 | Beeld gelezen tijd: 1~1.5s |
| 6.4 | Tijd van blootstelling: Het kortst: 1 Mej.; het langst: 10 s |
| 7 | DR. rek |
| 7.1 | De hoogte van de tribunekolom: 2240mm |
| 7.2 | UC wapen zich langs de kolom op en neer te bewegen: 700mm~1700mm |
| 7.3 | UC wapen langs de waaier van de kolomomwenteling: 0°~105° |
| 7.4 | Beweging boven en beneden detectorwaaier: 700mm~1700mm controlewijze: Elektrische het remmen kracht: ≥100N |
| 7.5 | De waaier van de de componentenbeweging van de röntgenstraalbuis: 0~800mm±50mm het Sluiten manier: power-driven; het remmen kracht: ≥100N |
| 7.6 | SID distance1000mm~1800mm |
| 8 | Mobiel fotografiebed (YJS- Ⅲ) |
| 8.1 | Comité groottebed: length×width× height=2020mm×690mm×680mm |
| 8.2 | Werkende wijze: handverrichting |
| 8.3 | Load-bearing: Na onder 135 kg zou het gewicht moeten kunnen behoorlijk werken |
| Anderen: | |
| 9 | werkstation |
| 9.1 | Cpu: ≥2.8GHz |
| 9.2 | RAM: ≥2GB |
| 9.3 | Schijfgrootte: ≥500GB |
| 9.4 | Vertoning: ≥19 ″ Medische kleurenlcd vertoning |
| 10 | Softwarefunctie (DRimage-verwerkingssoftware) |
| 10.1 | De hoogspanningsgenerator kan met een verscheidenheid van Röntgenstraalbuis, de buis van alle machtskromme, koelkromme, automatische controle door software worden uitgerust |
| 10.2 | Heeft tijdig de functie van de zelf-controlebescherming van foutenalarm en sluiting |
| 10.3 | Dicom3.0 interfaces voor beeldtransmissie, vraag, druk, enz. |
| 10.4 | Met Magellan3-de software van de beeldverwerking |
